Электроотопительный прибор ЭПО Опции

[Анатолич]

при достижении определённой температуры

Вот теперь понятно.

[Витёк-66]

Анатолич,тут переделывать ниче не надо.Перед пускателем поставь 3 автомата на 16А(2,5кв примерно 11А),сверху на автоматы перемычка,и подводи фазу.Оди автомат,от которой фазы питается пускатель и автоматика(на фото правая фаза)постоянно включен,остальными добавляй по потребности.7,5кВ,конечно многовато на фазу,а 5кВ,думаю тебе хватит(у меня 4 кВ справляются,в сильные морозы печь протапливаю).А 3 фазы подведешь,перемычки снял,фазы подключил и порядок.

[zimovaljy]

Витёк-66

Сегодня, 15:39

Совет дельный,лишь бы проводка выдержала,да автомат на вводе.

[Анатолич]

лишь бы проводка выдержала

Проводка 4 жильная, медная 6 квадратов, сразу делаю с запасом на 3 фазы.
Сейчас остановился перед задачей контур, где его делать и из чего(труба, пруток, уголок), на сколько его вбивать в землю.

[an-v]

Сейчас остановился перед задачей контур, где его делать и из чего(труба, пруток, уголок), на сколько его вбивать в землю.

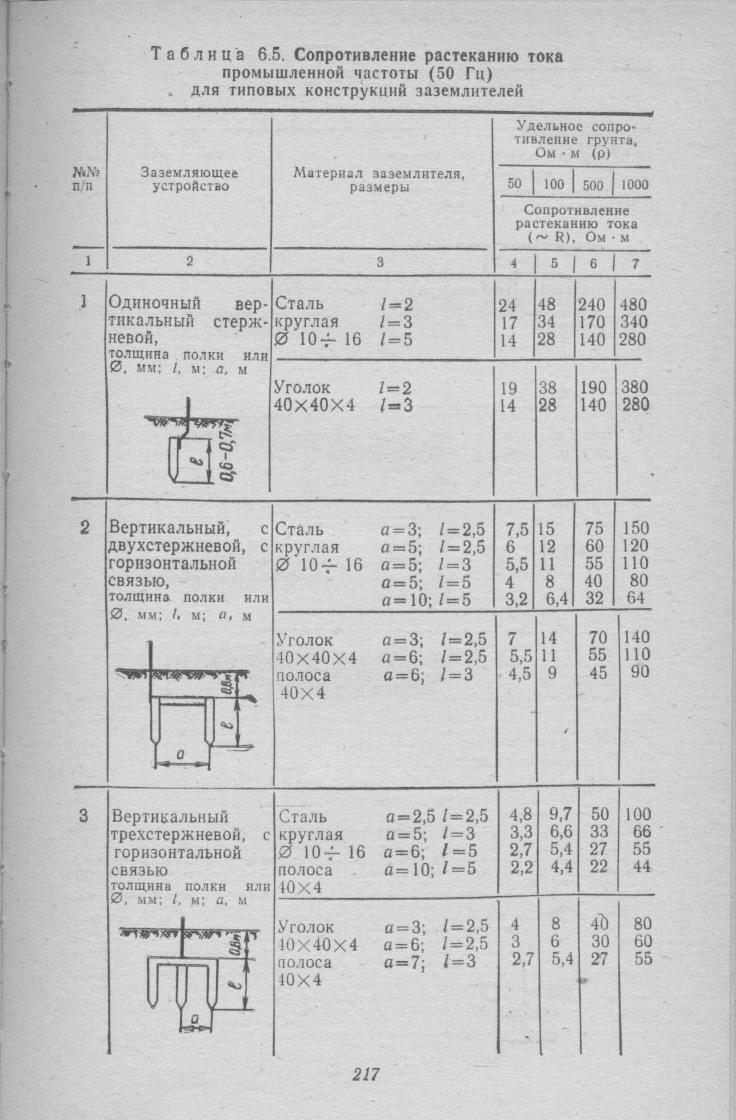

Эскизы прикрепленных изображений



[zimovaljy]

Проводка 4 жильная, медная 6 квадратов, сразу делаю с запасом на 3 фазы.
Сейчас остановился перед задачей контур, где его делать и из чего(труба, пруток, уголок), на сколько его вбивать в землю.

Исходные данные прекрасные.Заземление (по правилам)- это сетка (можно рабица ) 1кв.м лежащая на глубине 1,5м под землёй.Но у меня прекрасно работает 1/2 дюймовая труба вбитая на 1,5м в землю,Главное,чтобы тестер показывал между фазой и землёй то же напряжение,что и между фазой и нулём.УЗО обязательно!!!

[Петрович]

Главное,чтобы тестер показывал между фазой и землёй то же напряжение,что и между фазой и нулём

А вот это как раз ошибочно, тестер покажет такое же напряжение и даже большее если всего на 10 см вбить трубу. Заземление выполнять надо по правилам, а не на авось.

[Витёк-66]

Проводка 4 жильная, медная 6 квадратов, сразу делаю с запасом на 3 фазы.
Сейчас остановился перед задачей контур, где его делать и из чего(труба, пруток, уголок), на сколько его вбивать в землю.

Если высота в подвале позволяет,вбей 2-3 штыря 1.5м,пруток или арматура 14-16мм,рабицу нельзя,быстро сгниет.Свари между собой,или перемычками с помощью приваренных болтов соедини,и спуск сечением не менее питющего провода(у тебя 6кв.)

Цитата(zimovaljy @ 11.9.2011, 20:57)
Главное,чтобы тестер показывал между фазой и землёй то же напряжение,что и между фазой и нулём

А вот это как раз ошибочно

Полностью согласен.220 покажет.даже между фазой и фундаментом дома.

[Анатолич]

Если высота в подвале позволяет,

Сегодня уже пробил фундамент и продел 6мм проволоку в подвал, а на улице вобью четыре 1.5 метровых или уголка или трубу(что завтра куплю), их соединю этой же проволокой и сварю между собой и в подвале с уголком, а с подвала планирую от уголка вбитого в землю пустить на всё оборудование(можно и по розеткам тоже).

[Артем13]

вобью четыре 1.5 метровых или уголка или трубу

Лучше уголок - плошадь больше. УЗО на котле работать не будет. После подключения неплохо бы замерить сопротивление петли фаза-ноль(или ток короткого замыкания). Если РЭС не сделает, то я подъеду и сделаю.....



Сообщение отредактировал Артем13 - 13.9.2011, 7:29

[парильщик]

Если РЭС не сделает,

У нас РЭС не будет подключать, пока все не проверит и не получит протокол от электромонтирующей организации, которая делала эл.монтаж оборудования...
Кроме этого. счетчик и проводка должны быть автономными к котлу...

Сообщение отредактировал парильщик - 13.9.2011, 7:44

[Анатолич]

Лучше уголок - плошадь больше.

Купил 16 мм квадрат на 1.5 метра, вбил в землю на 75 см свободно а дальше глина, тут уже потрудннее пришлось поработать соседу(есть помощники) 10 кг кувалдой.
Вбили квадраты на 1.5 метра в землю и между прутками растояние 1.2 м, думаю ещё выкопать на пару штыков в землю, что бы прутки были на 2 метровой глубине.

Как мне стало известно, моё заявление на 380 вольт подписали, осталось его переправить в наш район,через неделю привезут, в ЦОК а дальше будет видно что надо делать.

[Петрухин]

А не то, тогда накрутит, ииих!

Так на всякий случай Наберите в поисковике "Магниты неодимовые для счетчиков" и будет вам счастье. Все по честному - тарифы растут а зарплаты??????

[Анатолич]

После подключения неплохо бы замерить сопротивление петли

Ну дело за малым, приехать и замерить сопротивление, контур сделал наглубину до 170 см, четыре штыря.

Электро котёл подсоединил, сегодня сделал первый запуск на 2 тенах по 2.5 кВт.

[парильщик]

Магниты неодимовые

А кто либо в курсе?
На сколько мощный или слабый неодимовый магнит в компе???
