Я много лет пользуюсь термометром с функцией термостата в помещении , где зимуют пчелы. Прибор был сделан на основе МК Attiny2313, помещение (омшарник) находится недалеко от дома и датчик D18B20 витой парой заведен в омшарник. Так как, омшарник рядом с домом и WiFi достает решил обновить термометр, добавить датчик влажности и собрал на базе ESP8266 и DHT22 новый прибор по публикациям в интернете.

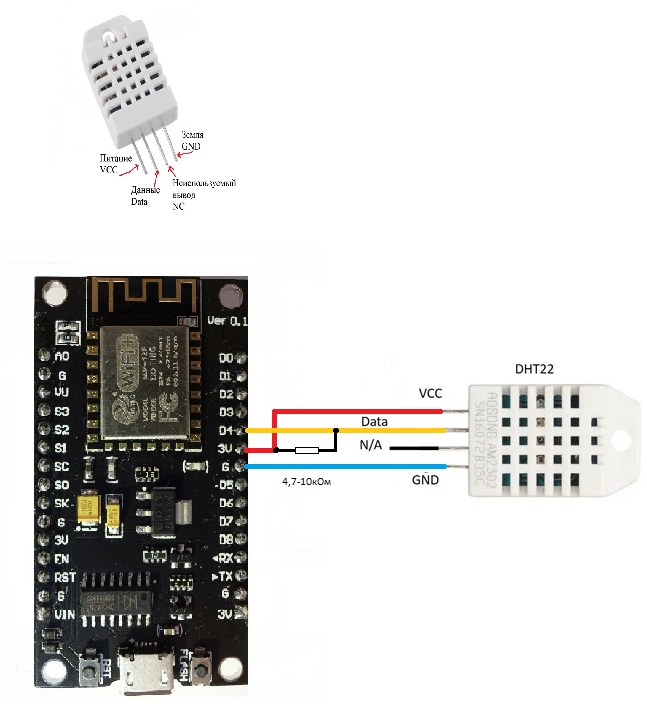

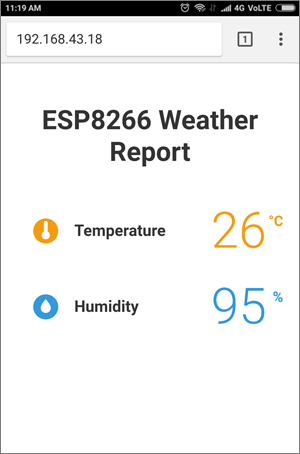

Данное устройство состоит всего из двух деталей самой платы ESP8266 и датчика температуры и влажности DHT22 и программного обеспечения на базе Ардуино, данные отправляются о температуре и влажности на телефон (компьютер) вообщем на любое устройство, где есть интернет. Собственно нужно залить прошивку в ESP8266, подключить DHT22 тремя проводами, как на схеме, если датчик идет без платки с резистором, то добавляем номиналом 4,7 кОм. После этого узнаем какой IP адрес присвоен нашему устройству и набирая его в любом браузере мы получаем графическую картинку с данными по температуре и влажности. В прошивке не забываем указать свой логин и пароль от WiFi. Прошивка и библиотеки в архиве.

Сообщение отредактировал VikK - 24.1.2022, 19:56

Эскизы прикрепленных изображений



Прикрепленные файлы

 DH22.ZIP ( 23,64 килобайт ) Кол-во скачиваний: 26



[Крымчак]

Собственно нужно залить прошивку в ESP8266, подключить DHT22 тремя проводами, как на схеме, если датчик идет без платки с резистором, то добавляем номиналом 4,7 кОм.

У меня на ESP 8266 идёт управление ректификационной колонной. Удобно, РК работает в сарае, переделанном под винокурню, ты сидишь за компом и поглядываешь в айфон как идёт процесс. При малейшем сбое и подозрении вышел, подрегулировал и за другую работу. Автоматика отрегулирована так ,что вырубит сразу весь процесс, если будет серьёзный, критический сбой.
Влажность тоже нужно измерять ( там где бочки с напитками стоят), да вот датчика такого нет пока. Но будем искать.

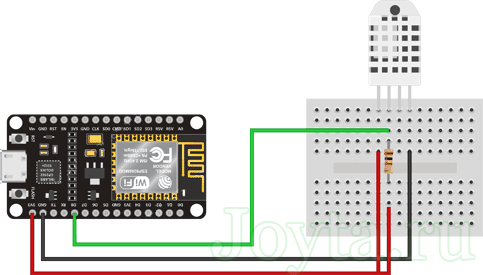

Виктор, чётче схему сваяй, не видно как проводники подходят к датчику, я с макеткой никогда не работал. Скачал, но схемы в архиве не нашёл. Может быть сгодится

[VikK]

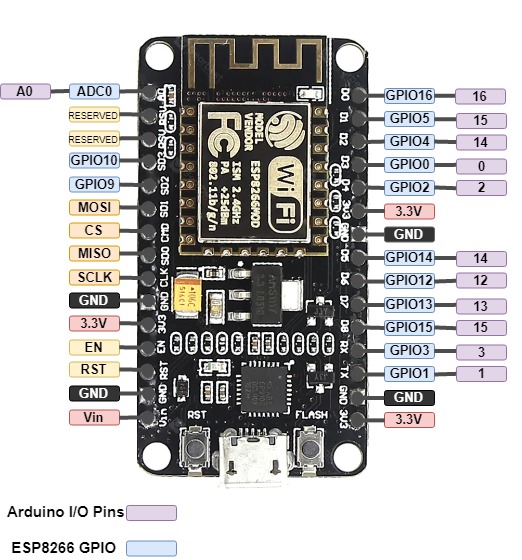

Пожалуйста, схема по другому. В прошивке можно менять любой пин на вывод data. Например по даташиту вывод D4 это GPIO2. в прошивке указан DHTPin = 2; Приложу ещё распиновку выводов ESP8266.
