Страдая зимней спячкой решил поизобретать и .....
Есть старое зарядное устройство от моторола plm4682b и вот хочу сделать на диодах ночную подсветку на круглые настенные часы.
Попробовал поставить один диод маловато(ночью не видно), а вот больше не знаю как и какие подключить хотя бы три диода от этого блока.
Подскажите, нарисуйте схему.

[Azazello]

[Анатолич]

Azazello, я как понял R это резисторы?
А не много 4 диода на 5 вольт?

[Azazello]

Azazello, я как понял R это резисторы?
А не много 4 диода на 5 вольт?

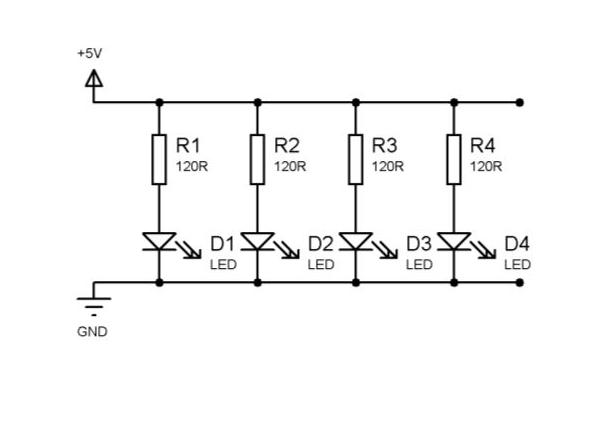

На рисунке 4 диода это пример, как соединять между собой дополнительные.
Для светодиода важен рабочий ток через него . У обычного светодиода рабочий ток 20-30 мА.
На зарядном устройстве написано 350 мА. Значит к этому блоку можно подключить 350/30= 11.66, т.е. 11 штук.
А напряжение на светодиоде зависит от его цвета от 1.8 до ...3.3. Т.е напрямую к 5В нельзя подключать, сгорят. Сопротивления последовательно с диодами ограничивают рабочий ток. Но это в среднем, а так нужно знать конкретный тип светодиода. Но 20 мА любой выдержит, поэтому по уму нужно в разрыв провода включить тестер в режиме измерения тока и померить ток через диод. Старые зарядные устройства построены просто, трансформатор и диодный выпрямительный мост, 5 Вольт там весьма приблизительно. Без нагрузки это может быть и 7Вольт.

[gna57]

А не много 4 диода на 5 вольт?

Вольты у тебя даже лишние, поэтому и ставят резистор. Собери указанную схему и проверь на нагрев БП, если нет перегрева то норм. А сколько оставить светодиодов, будешь решать по практической освещенности. А если трансформатор в БП будет сильно греться, то по одному светодиоду нужно отключать.

[пионер-пенсионер]

Страдая зимней спячкой решил поизобретать и .....
Есть старое зарядное устройство от моторола plm4682b и вот хочу сделать на диодах ночную подсветку на круглые настенные часы.
Попробовал поставить один диод маловато(ночью не видно), а вот больше не знаю как и какие подключить хотя бы три диода от этого блока.
Подскажите, нарисуйте схему.

а я сделал подсветку из светодиодов на свою винкурню. Для этого светодиоды подключил через новогоднюю игрушку "дед Мороз" , это игрушка подключается к компу через USB-разъем и переливается доступным для СД цветами синий, красный и типа зеленого что-то... Голову открутил этому деду морозу,подключил еще 4 светодиода , а питание от обычного зарядного устройства для мобильника , в котором подключение через USB-разъем.

[Викторыч]

Т.е напрямую к 5В нельзя подключать, сгорят. Сопротивления последовательно с диодами ограничивают рабочий ток.

А если поставить 2 или 3 диода последовательно, вместо бесполезного сопротивления? Экономия энергии и получаем нужный ток и разницу потенциала. Вот только не в курсе про ток через диоды.

[Azazello]

А если поставить 2 или 3 диода последовательно, вместо бесполезного сопротивления?

ВАХ светодиода подобна ВАХ стабилитрона, только в прямом включении. И у обычного рядового светодиода "полка" в районе 3-х вольт. Если включить два последовательно 3+3=6 (на БП написано 4.8 В) , то не хватит напряжения для выхода на рабочий ток. Будут светить еле-еле. В простых LED драйверах токоограничивающий резистор - обязательный атрибут. Если напряжение источника питания выше рабочего напряжения отдельного диода выше в N раз, то можно включить N последовательно, но токоограничивающий резистор все равно придется поставить.

[Анатолич]

Для светодиода важен рабочий ток через него

Сегодня купил резисторы 110 R не маловаты будут? Других просто не нашёл.

[Azazello]

Сегодня купил резисторы 110 R не маловаты будут?

5-3/110=0.018 А пойдут.
Есть чем постоянное напряжение померить?

[Анатолич]

Есть чем постоянное напряжение померить?

Тестер имеется, так что когда начну делать померю.

[Анатолич]

А если поставить 2 или 3 диода последовательно, вместо бесполезного сопротивления?

Купил зелёные светодиоды 4 шт, соединил с резисторами, включил и света очень много от таких часов, блок пришлось поставить послабее, 4.5 вольта от старого телефона Самсунг.
Оставил один светодиод и резистор и то много света, пришлось прятать его за белый корпус пластика.

Всем спасибо за консультацию.

[Azazello]

Светодиод в стандартном корпусе дает фокусированное световое пятно. Если на мелкой шкурке сошлифовать верх, так, чтоба образовалась матовая плоская вершина, то свет станет рассеянным и будет более равномерная засветка. Еще можно попробовать ввести свет в боковые грани защитного стекла.

[Нафаныч]

Купил зелёные светодиоды 4 шт, соединил с резисторами,

я бы поступил по другому.
Купил бы и пустил светодиодную ленту по диаметру часов , в сеть воткнул переменный резистор что бы регулировать яркость диодов.
И была бы Ляпотаа

Сообщение отредактировал Нафаныч - 15.3.2019, 14:43

[Анатолич]

Купил бы и пустил светодиодную ленту по диаметру часов , в сеть воткнул переменный резистор что бы регулировать яркость диодов.

Есть у меня такая лента и не одна(подсвечиваю рассаду на окне), но зачем мне лишние прибамбасы к часам, когда можно обойтись одним диодом.

Если на мелкой шкурке сошлифовать верх, так, чтоба образовалась матовая плоская вершина

Так и поступил.
