Данную тему, долго не решался открыть по разным причинам. Но пока до весенних работ есть немного времени, решил выставить на всеобщее обсуждение свое техническое решение . В этой статье, я хочу коснуться темы изготовления комплектующих для улья…
В изготовлении корпусов, магазинов и подкрышников (крыша не в счет), ничего нового на мой взгляд внести уже нечего., а вот в съемном дне, как в очень важном элементе улья, еще есть над чем подумать. Вот этой целью я и задался. Перепробывал всевозможные конструкции съемных доньев, но в каждой конструкции меня что-то неустраивало и не устраивает по сей день, начиная со сложности изготовления и кончая стоимостью изготовленного съемного дна. Так вот, на сегодняшний день, я собрал принципиально новое дно, отличительной особенностью которого является выдвижная вставка-прилетка., а так же простота его изготовления. За основу создания этого дна, было взято многофункциональность и удобство обслуживания семей. А именно:
Дно изготовлено под улей «Дадан» (в моем случае) из четырех брусков из них -2шт. сечением 520х120х37
-1шт. сечением 500х120х37
-1шт. сечением 500х120х37 но.. который распилен на две неравных половинки, от одной из которых отрезано 18 мм, под вставку-прилетку 10мм и под леток 8мм.
В 50мм от верха брусков имеется паз глубиной 20мм и высотой 12мм (делается на фрезерном станке, или ручным фрезером) В этот паз входит поликарбонатная вставка-прилетка размером 490х570мм
((Поликарбонат является хорошим теплоизолятором за счет воздуха, который содержится между стенками (ребрами жесткости).))
На чертеже я принципиально не даю размеры, так как каждый мастер может сделать такое дно под свои ульи, важенее сама система.Размер летка который находится над вставкой-прилеткой 8мм и шириной во всю переднюю стенку т.е. в моем варианте 500мм. В качестве леткового заградителя я использую «рояльную петлю» (продается на всех строительных рынках ) на одной стороне которой, делаю ножовкой по металлу, три пропила., тем самым получая четыре независимых летка 1й—30мм по центру, второй справа 60мм, и справа-слева по 22 и 19мм. Полностью леток (шириной 500мм) открывается во время главного взятка., в остальное время на усмотрение пчеловода.
Ну а теперь когда мы вкратце ознакомились с моделью, расскажу о преимуществе такого дна.
Прелюдия: Легко и не сложно изготовить, вставка не гниет не коробится не трескается от времени, ещё немаловажный факт легкий вес дна.
Теперь преимущества работы с таким дном…
Весна: После выноса из зимовника (в моем случае), не надо поднимать корпуса, менять чистить, обжигать итд. итп. донья, тем самым охлаждая гнездо и расплод (если он уже есть)затрачивая свою силу, своё время и беспокоя пчел.
Нужно всего лишь поставить улей на место и вытащить вставку-прилетку на которой скорее всего будет не более десятка пчел которые не смогли выбраться даже через такой широкий леток и еще будет дорожка воска. Вам остается смахнуть щеточкой в ведерко воск и пчел, протереть сухой ветошью поликарбонатную вставку-прилетку и вставить её на место. ВСЁ…… (на каждый улей не более 3х минут)
Лето: Благодаря широкому летку и секционному заградителю, пчелы меньше тратят энергии, а соответственно и меда на охлаждение гнезда, та часть пчел которая бы работала на охлаждение теперь в поле..
В период главного взятка, при полностью открытом летке, а это 500мм, на прилетке не создается толчеи.
Осень: После обработки пчел от клеща, мы не можем определить степень заклещеванности семьи, не сняв корпус (кроме некоторых моделей, у которых сзади открывается проем и туда вставляется лоток) , и осыпавшийся клещь остаётся лежать в улье, некоторые из которых благополучно возвращаются в гнездо. В моем случае, через какое то время после обработки семей препаратами Бипин или Дым-пушкой, можно подойти к любому улью вытащить вставку-прилетку проверить наличие осыпи клеща и вернуть её на прежнее место (секундное дело). В тоже время, при наличии большой осыпи клеща, после обработки семей можно пройти по пасеке, и постряхивать клеща в какую либо посуду, а потом сжечь., благо на все это уйдет совсем немного времени, благодаря именно такой системе дна.
Зима: Ну здесь наверное опять, преимущество хорошей вентиляции через широкий леток, соответственно нет сырости, нет плесени, нет болезней.
Хотелось бы услышать ваше мнение, отзывы, комментарии к моей статье. Надеюсь что кто-то последует моему примеру изготовления доньев и напишет свои идеи к доработке моего шедевра, тоесть ДНА.
Описание фото

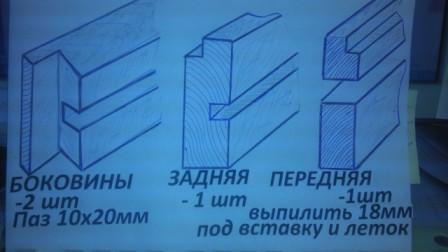

1. чертежи заготовок
2. вид с боку (леток слева)
3. взгляд изнутри на леток
4. открыт осенний вариант 30мм
5. открыт весенне летний
6. открыта большая половина
7. леток открыт полностью

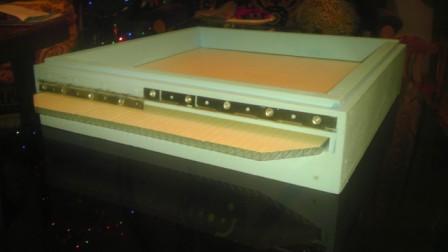

8. вот оно легкое практичное съемное дно
