медогонка радиальная, самопальная, прям из того что есть Опции

[doma-voi]

Сегодня начал двигаться в сторону создания медогоночки

за последние несколько лет отсмотрев наверное тысячи фоток различных аппаратов от таких 600-Star 3.1 DVO .jpg , до таких 2.jpg , решил остановиться на классике q_95.jpg

и так на этот отважный шаг меня толкнули несколько событий, ну во первых у меня своей нету:aga: (пользовался соседской 2-х рамочной оборотной), следующая хня – это полный беспредел как со стороны производителей так и с позиции продавцов, одни лепят такую туфту что плакать хотца, вторые эту бяку в парить пытаются, более или менее нормальные агрегаты по цене моего грузовика. Ну и последнее – мне привели ученика:pioner::)]:)]:)] у которого есть станки (делает водостоки) и он обещал склепать мне бочку:super:

ПРОИЗВОДИТЕЛЬНОСТЬ

и так время к полуночи и я вооружившись карандашом, линейкой и старыми обоями начертал окружность радиусом 500мм (это стенки), далее отступив к центру 30мм прочертил ещё одну по этой линии будут располагаться верхние бруски рамок решил пойти методом научного ТЫКА

получилось 68 рамок в плотную.

Отлично!

Восемь – это лишние 1389735432329.jpg

Получилось шесть секторов по десять рамок! (КЛАСС!)

Свободное место под вертикальные стойки и укосины

ПРИВОД

Есть две мысли

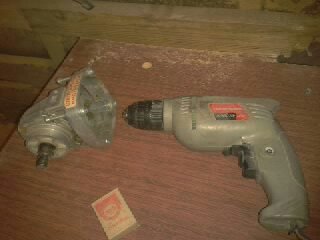

Либо такой 1389737739016.jpg (можно поставить с низу по мне это неплохо) таймер от этой же машинки, но с регулировкой оборотов засада (только механически), а частотник – зараза стоит дотого дорого что аж жуть!

Либо такой
1389737770776.jpg (обороты, вольтаж 12/220, таймер электронный – на коленке всё собрать за вечер можно)

Короче хоть я и кайфую от асинхронников но походу придётся с дрелькой/шурупокрутом

ХОДОВАЯ

Хочу на втулках по крайней мере в низу, т. к в подшипнике как мне кажется там смысла нет. Но если надумаю то вот таких штук полно разных 1389737863552.jpg

Пока вот так:hello:

Жду советов и приветов;)

[Лесовик]

получилось 68 рамок в плотную

А не много?

[doma-voi]

А не много?

для начала пойдёт

[Анатолич]

для начала пойдёт

Лучше наверное сделать 34 рамки, по технических соображениям, мёд должен выкачиваться не на рамки.

[doma-voi]

Лучше наверное сделать 34 рамки, по технических соображениям, мёд должен выкачиваться не на рамки.

так он всё равно ПО РАМКЕ сползает до верхнего бруска, а так нет движения воздуха и сильно проще конструкция

[Петрухин]

получилось 68 рамок в плотную.

Отлично!

Да не фига не отлично, сократить нужно ровно в половину. ( имею ввиду, не более 30 рамок) Сейчас ты нарисовал в чистом размере по 37 мм, так? А с медом бывают так раздуты, по независящим от тебя причинам. Что по 10 ты их хрен засунеш, а если и засунеш то не выкачаеш.
Дальше....

ПРИВОД

Есть две мысли

И обе некудышные..........

Либо такой

Я в прошлом году делал, из редуктора болгарки, и в какойто теме выкладывал фотки... Вердикт ерунда, не трать время, учти мои ошибки.

но походу придётся с дрелькой/шурупокрутом

И эта затея не прокатит, на этом я тоже когдато обжигался, хотя у меня всего лиш хордиально-радиальная на 4 дадановских или 20 магазинных , а ты хочеш шуруповертом, одним махом всю пасеку выкачать..

Посчитай.... 60 полных рамок Х на 3 кг + 180 кг дрелькой.

Короче хоть я и кайфую от асинхронников

Вот это будет правильно. Я к этому пришел.
Тоже мысль гложет сделать большую медогонку, даже чертежи гдето валяются, да вот времени как всегда нехватает.
С удовольствием буду наблюдать за твоим шедевром.
Удачи тебе.

Сообщение отредактировал Петруха - 15.1.2014, 15:29

[Kozin]

Я в прошлом году делал, из редуктора болгарки

У меня медогонка с редуктором от болгарки, работает нормально. Doma-voi, если редуктор не используешь, то мне нужно, вторую медогонку переделать. Подскажу, где нормальный двигатель найти и ШИМ к нему.

А не много?

Мне кажется много, пореже немного нужно.

Сообщение отредактировал Kozin - 15.1.2014, 15:55

Эскизы прикрепленных изображений



[Петрухин]

работает нормально.

Это хорошо что работает.
Я в сегодняшней конструкции использую вот такой редуктор, в нем блок шестеренок (все лишнее снял) Мотор 3х фазник 1.2 кВт. 1500 об. ( не кочую)
Медогонка в работе

60 рамок тягать,......нужен хороший редуктор и сильный мотор. Согласитесь...

Эскизы прикрепленных изображений



[Валера Т]

Тут смотреть http://vk.com/video-47867818_164261531?lis...ca2cb7b8b20419c Все уже изобретено.

[shura]

Kozin, расскажи про свой привод с редуктором от болгарки?Какое там передаточное число? Сколько оборотов на роторе медоронки?

[doma-voi]

60 рамок тягать,......нужен хороший редуктор и сильный мотор. Согласитесь...

у 1500ватной болгарки плохой редуктор? ... вы смеётесь что-ли??

Тут смотреть

а вы мне добавите на неё? - думаю что нет и по этому городим как умеем а за 10-15тыров то что в магазине мне не надо

Подскажу, где нормальный двигатель найти и ШИМ к нему.

цена вопроса?

Да не фига не отлично, сократить нужно ровно в половину. ( имею ввиду, не более 30 рамок) Сейчас ты нарисовал в чистом размере по 37 мм, так? А с медом бывают так раздуты, по независящим от тебя причинам. Что по 10 ты их хрен засунеш, а если и засунеш то не выкачаеш.

Мне кажется много, пореже немного нужно.

А не много?

господа!!!
я не предполагаю наличие разделителей для рамок - т.е рамки как бы в навал (до первых испытаний а там увидим)

[Kozin]

цена вопроса?

БУ двигатель постоянного тока 200 Вт - около 1000 руб, плюс пересылка (находил на аукционах), ШИМ Китайский от 700 руб с доставкой. В Арзамасе можно найти двигатель постоянного тока 1 кВт, 100 вольт.

Kozin, расскажи про свой привод с редуктором от болгарки?Какое там передаточное число? Сколько оборотов на роторе медоронки?

Передаточное число около 2,6. Обороты регулируются ШИМ, двигатель оч. хороший, с постоянными магнитами, 135 Вт. Использую БП 20 вольт. Обороты точно не считал, примерно от 100 до 300 об в минуту, зимой модернизировал, теперь буду видеть обороты на индикаторе. 20 магазинных рамок крутит легко.

Сообщение отредактировал Kozin - 15.1.2014, 19:25

[doma-voi]

Передаточное число около 2,6.

у моего передаточное число 4

[Валера Т]

а вы мне добавите на неё? - думаю что нет и по этому городим как умеем russian_ru.gif а за 10-15тыров то что в магазине мне не надо

Просто видео поможет собрать свою медогонку.

[Kozin]

Посчитай.... 60 полных рамок Х на 3 кг + 180 кг дрелькой

На такую медогонку самый лучший вариант - частотный преобразователь. Асинхронный двигатель можно к нему найти БУ.
