Павильон кассетный своими руками Опции

[ozbee]

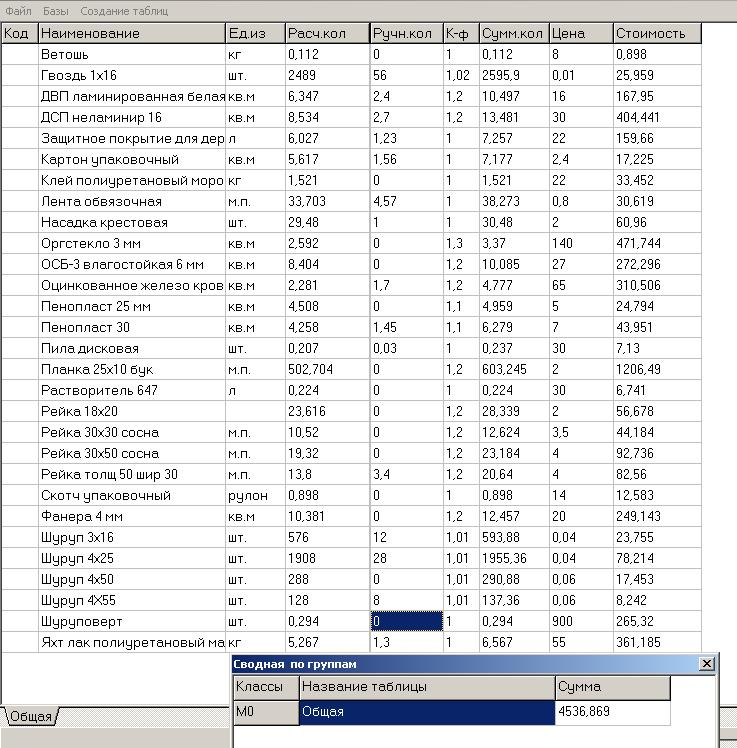

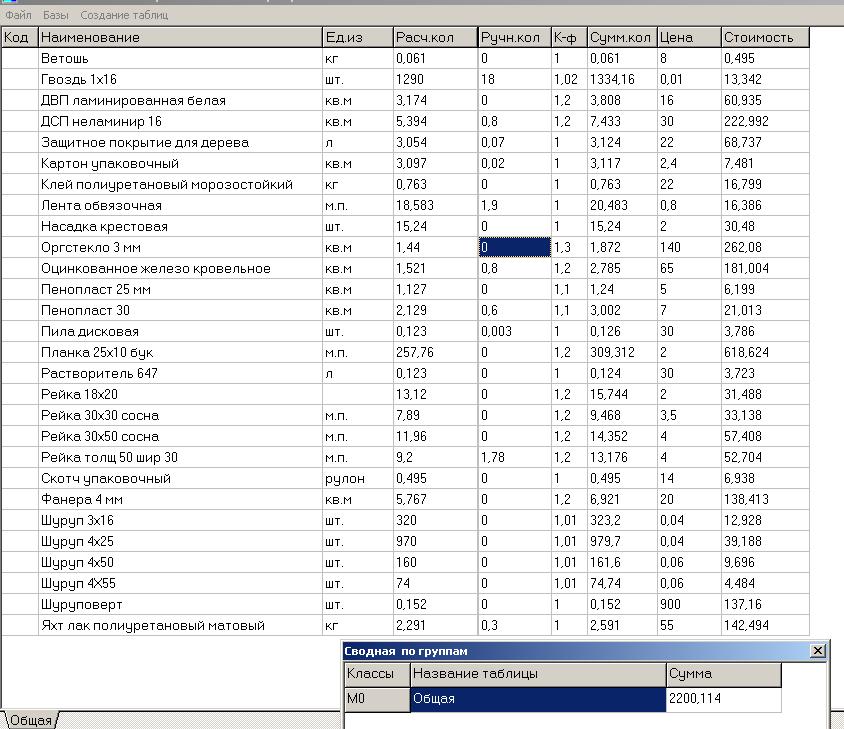

Чтоб не отвечать всем через личку, Выкладываю расчет по материалу и стоимости материалов в UAN для павильона шириной 3,5 на N семей с двускатной крышей. Кто то просил по ширине павильона узнает свой расчет (вместо оцинковки шифер) Что касается упаковочных материалов -их в расчет не брать, обвязочную ленту -не считать. Подставить свой ценик на материалы и будете знать цену.

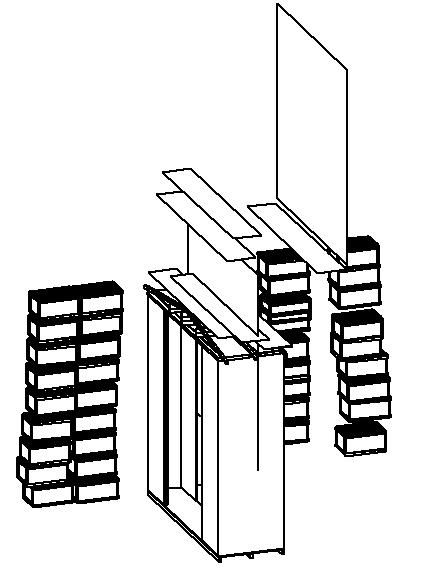

Конструкция состоит Левого и Правого блока содержащих 4-ре секции (далее "Угловики") сумме и каждого последующего блока с двумя секциями (Внутренний блок).
Как константу используем данные по Угловикам и прибавляем к ней данные Внутреннего блока умноженное на колво блоков за минусом 4
Например на 28 семей нужно 12 блоков значит - Всего = 8 Внутренних блоков + Угловики.

Все рисунки в один пост не влазят. Продолжение следует.

Продолжение +

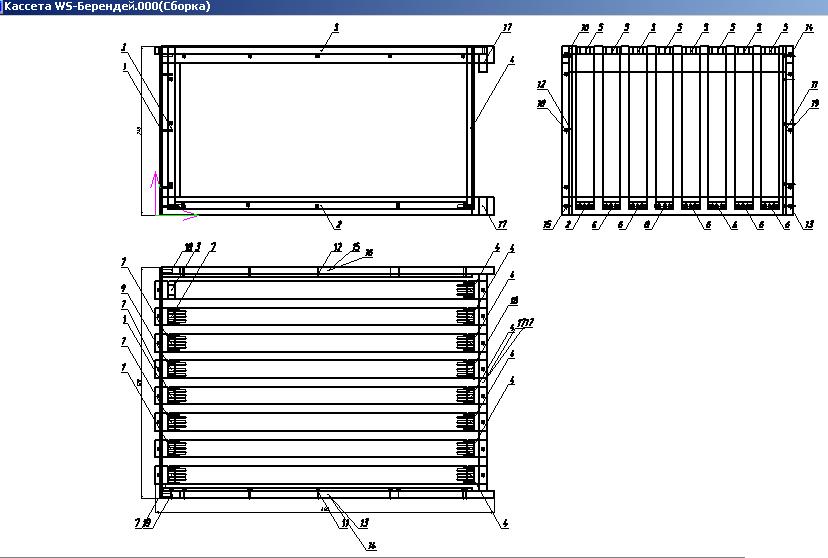

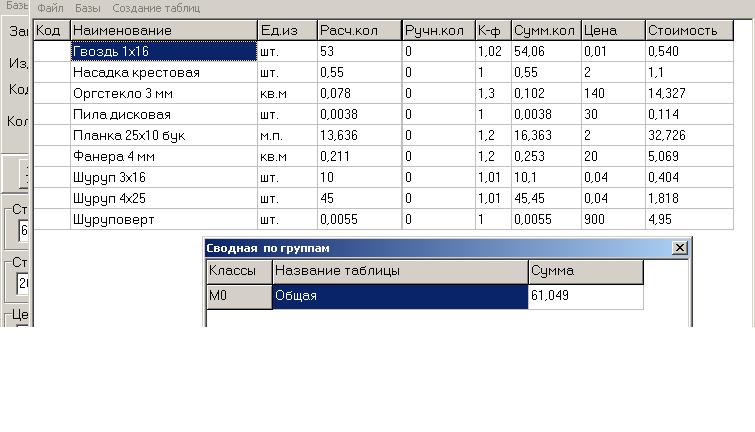

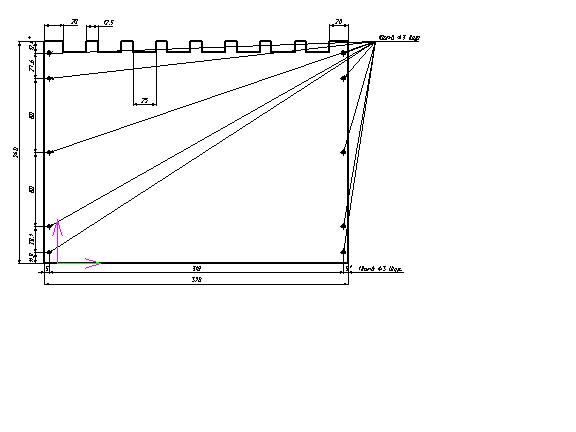

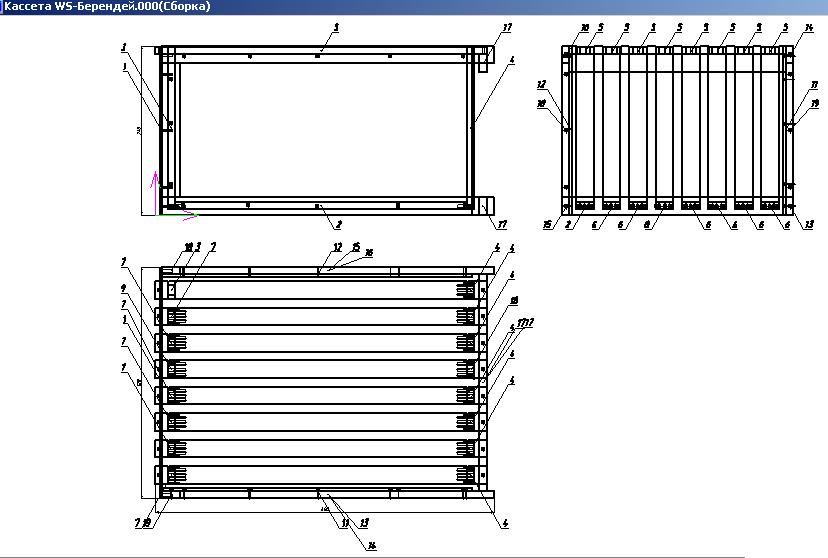

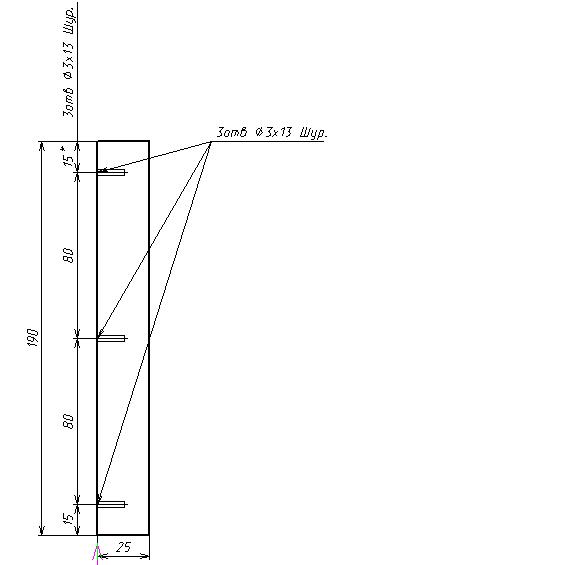

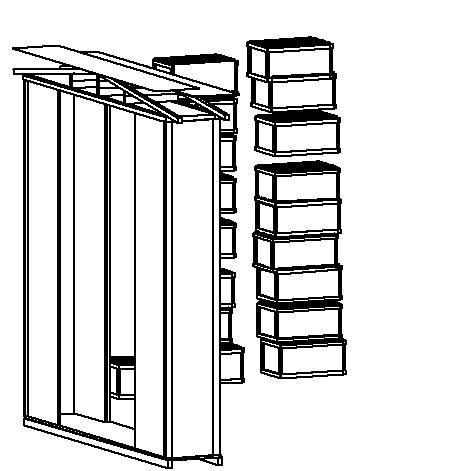

Чтоб понятнее было, что такое чертежи и схема сборки, рассчеты, выкладываю конечные данные и чертежи для кассеты Из оргстекла 3 мм, фанера 4мм, рейка 25х10, включая рамки 435х230.

Сообщение отредактировал ozbee - 16.11.2009, 21:43

Эскизы прикрепленных изображений



[ozbee]

Чуть не забыл предупредить. Если кто любит пользоваться пчелоудалителем или еще чего проталкивать между секциями, то сплошная стенка, без корректировки конструкции не подойдет.

[gena19]

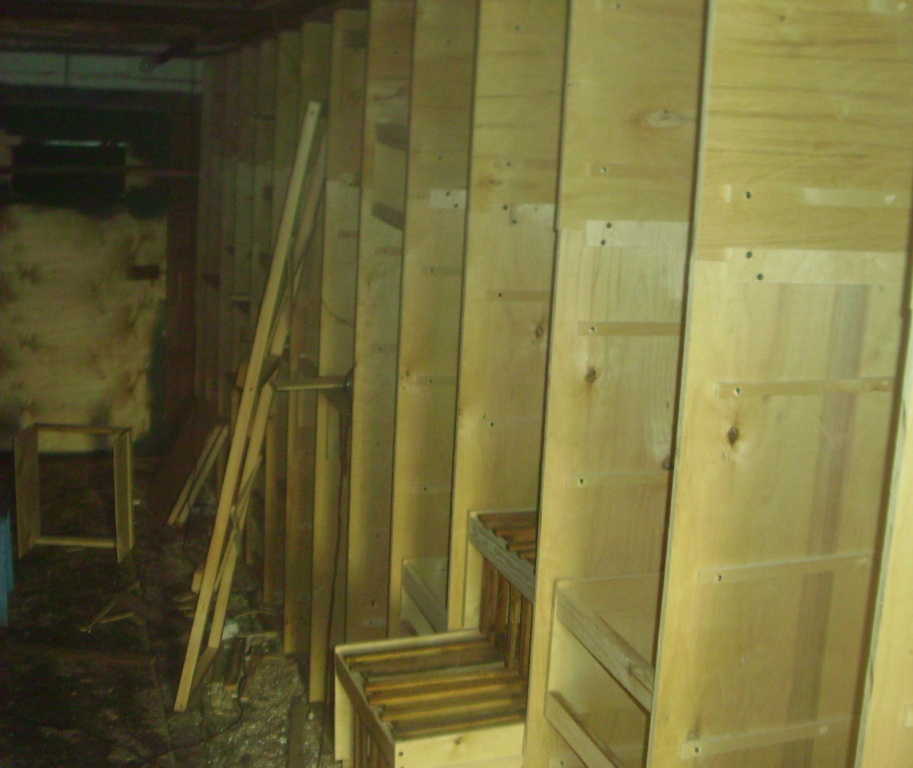

всем привет вот мой пав. готовность примерно 70% (по старинке) делал сразу на платформе

Эскизы прикрепленных изображений



[ozbee]

делал сразу на платформе

Стенки блоков щитовые?

Сообщение отредактировал Борис Остр. - 21.11.2009, 20:50

Причина редактирования: поправил чуток

[gena19]

Стенки блоков щитовые?

фанера 12мм.

[ozbee]

12 мм Хм...! А по сравнению с ДСП 16 мм это выгоднее?
Я че спрашиваю, у нас разница в цене примерно в 1,5 раза поэтому дешевле ориентироваться на ДСП или делать щит, но толщина щита меньше чем 26 мм не получается. Или просто фанера досталась на полухалявных условиях?

[мамед]

Собрался этой зимой построить кассетный павильон. В Берендее не все нравится. Кто занимался этой проблемой помогите.

[ozbee]

В Берендее не все нравится.

Так выкладывайте проблемы которые для Вас павильон Берендея не может решить. Глядишь и нарветесь на подсказки.

Сообщение отредактировал ozbee - 25.11.2009, 17:38

[gardener]

Кто занимался этой проблемой

О какой проблеме речь идет? И чем "Берендей" не приглянулся?

[gena19]

Или просто фанера досталась на полухалявных условиях?

12мм. берёза 480 руб.лист Д.С.П. мне просто не не нравица т.е. запах

[ozbee]

480 руб.лист

Хочу такую цену у себя под боком.

[gena19]

не все нравится.

а по конкретней

помогите.

:я не спец но лыслишки есть

[прожектор]

лист Д.С.П. мне просто не не нравица т.е. запах

Фенол. Долго-долго.

[прожектор]

Притихли ребятки...
Как бы помягче сказать...
Сначала надо пройти азы содержания пчелок. Потом павильон. Уж поверьте, не надо наоборот.

[Артем13]

вот мой пав. готовность примерно 70%

Судя по фото - копия берендеевского. Сейчас уже наверное готов на все 100, если можно покажи. В этом году планирую строительство стационарного павильона на 2 этаже бани. Вначале планировал поставить многокорпусные ульи вдоль стены, а Пчеловек посоветовал сделать втулочные ульи по "берендею". Количество семей размещенных вдоль стены в павильоне увеличивается в 1.5 раза и это +.
