[пионер-пенсионер]

Александр,если у Вас 3-х фазный двигатель
,и вы хотите его подключить к блоку управления процессом кремования мёда, схема подключения примерна такая:

Шура , Маг58, где-то обсуждали про преобразовательт 3фазы от ассинхронного двигателя. У когото из вас такая схема работает, опишите как надежно и выгодно.
У меня на даче накапливается достаточно много 3-хфазников, и я хочу,самый мощный двигатель от циркулярки запустить, в качестве генератора.
Пока работаю на циркулярке - пусть работает по конденсаторной схеме, а как надо будет работать на других машинах - сбросил этого мотора ремень привода ножей и запустил его уже , как 3-хфазный генератор.

Хотелось узнать про ваш опыт и рекомендацию какую схему применить, какая из них лучше,эффективнее.
Думаю оставить для удобства остановиться на подключении "треугольник" у генератора, чтобы меньше манипуляций было при его переключении из одного режима в другой.
Не нашел больших противопоказаний этому варианту, за исключением отсутствия нулевого провода. Не понимаю нужен ли он, если все остальные машины будут подключены также на 3ф х 220v по треугольнику.
и еще вопрос - "Насколько важен и эффективен и нужен ли для корректировки сдвига фазы дополнительный трансформатор?"
у меня есть обмотка от латра, с первичной обмоткой, возможно его и можно будет использовать для таких целей.

[николай56]

А еще двигатели применяются в компактных автомобильных компрессорах типа "Торнадо". Вроде по параметрам должен подходить для 4-х рамочных медогонок. Наверняка у кого-то валяется. Да и насос не слишком дорог.

[mag58]

Сигнализаторы извещающие о переливе мёда в приёмной ёмкости,
документацию для самостоятельной сборки на которые я выкладывал ЗДЕСЬ пчеловоды продолжают собирать этот полезный прибор самостоятельно,
в качестве обратной связи, делятся со мной своими ощущениями от работы с этим устройством,
последней информацией на эту тему со мной поделился форумчанин Vikk
-------------------------------------------------
- Доброго времени суток Владимир.

сделал сигнализатор меда отдельно,
пищит громко,
понравился.
Спасибо за все огромное.
...................................................

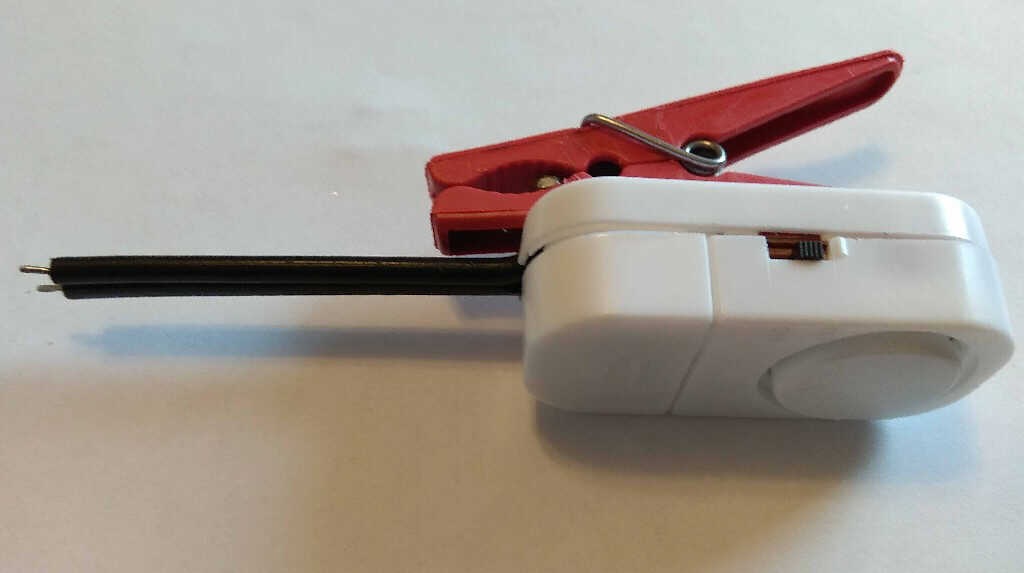

Выкладываю фото варианта этого прибора в исполнении Vikk (Виктора)

Сообщение отредактировал mag58 - 14.4.2019, 21:17

Эскизы прикрепленных изображений



[shura]

Шура , Маг58, где-то обсуждали про преобразовательт 3фазы от ассинхронного двигателя. У когото из вас такая схема работает, опишите как надежно и выгодно.
У меня на даче накапливается достаточно много 3-хфазников, и я хочу,самый мощный двигатель от циркулярки запустить, в качестве генератора.
Пока работаю на циркулярке - пусть работает по конденсаторной схеме, а как надо будет работать на других машинах - сбросил этого мотора ремень привода ножей и запустил его уже , как 3-хфазный генератор.

Хотелось узнать про ваш опыт и рекомендацию какую схему применить, какая из них лучше,эффективнее.
Думаю оставить для удобства остановиться на подключении "треугольник" у генератора, чтобы меньше манипуляций было при его переключении из одного режима в другой.
Не нашел больших противопоказаний этому варианту, за исключением отсутствия нулевого провода. Не понимаю нужен ли он, если все остальные машины будут подключены также на 3ф х 220v по треугольнику.
и еще вопрос - "Насколько важен и эффективен и нужен ли для корректировки сдвига фазы дополнительный трансформатор?"
у меня есть обмотка от латра, с первичной обмоткой, возможно его и можно будет использовать для таких целей.

[mag58]

Маг58, где-то обсуждали про преобразовательт 3фазы от ассинхронного двигателя. У когото из вас такая схема работает,

у меня,точно такая схема нигде не применяется и не работает,
может у Александра?

[Kozin]

Это хорошая информация, для желающих найти эл.двигатель для медогонки

Еще хорошая информация по блокам управления. Получил на днях Motor speed controller US-52. Документации нет, только рисунок на наклейке. На Youtube толковых роликов не нашел. Стал разбираться самостоятельно.

Внутри операционный усилитель, несколько транзисторов, симистор на небольшом радиаторе и конденсатор 47 мкФ х 400В. Я брал контроллер для испытания с коллекторным двигателем от стиральной машины. Оказывается он предназначен для управления асинхронными двигателями. Выпускается для разных мощностей. Отличается только емкостью рабочего конденсатора который находится внутри блока. У меня блок на 400 Вт. Можно прикрутить снаружи конденсатор для любого двигателя.

Такие контроллеры широко используются, они стандартизированы и для них производится серия двигателей от 6Вт и выше.
Двигатели дорогие.

Испытал контроллер на двигателе 4ААМ50В2, 120 Вт, 2700 об/мин. Соединение обмоток - треугольник. Датчик оборотов - двигатель ДПМ-25. Обороты регулируются от 50 до максимума с поддержанием мощности. Двигатель не остановить.

Так же испытал контроллер на коллекторном двигателе от стиральной машины. Не нужно мудрить с тахогенератором, он встроенный, но напряжения с него не хватает для нормальной работы. Обороты от 0 до максимума - используется только 1/4 диапазона регулировки потенциометром. Поднял напряжение тахогенератора автотрансформатором. На сердечнике от строчного трансформатора намотал 600 витков провода 0.3 мм с отводом от 200 витка. Напряжение увеличилось в 3 раза.
Регулировка от 50-100 об/мин до максимума с поддержание мощности.
Конденсатор(белый провод) не используется.

Вот хорошее решение для тех кто не может найти Г-108 и ему подобные двигатели.

Если вместо двигателя подключить трансформатор, то можно запитать любой подходящий двигатель, только нужно на него прикрутить тахогенератор. Тахо можно использовать с выходом как переменного так и постоянного напряжения.

Сообщение отредактировал Kozin - 22.4.2019, 21:55

[Sergei Vasilevi4...]

Вот хорошее решение для тех кто не может найти Г-108 и ему подобные двигатели.

А так же в довесок - у кого есть на пасеке 220вольт, да и двигатель не совсем "любой" подойдет.

[gna57]

Так же испытал контроллер на коллекторном двигателе от стиральной машины. Не нужно мудрить с тахогенератором, он встроенный, но напряжения с него не хватает для нормальной работы. Обороты от 0 до максимума - используется только 1/4 диапазона регулировки потенциометром. Поднял напряжение тахогенератора автотрансформатором. На сердечнике от строчного трансформатора намотал 600 витков провода 0.3 мм с отводом от 200 витка. Напряжение увеличилось в 3 раза.
Регулировка от 50-100 об/мин до максимума с поддержание мощности.
Конденсатор(белый провод) не используется.

Надо использовать любой подходящий вариант, но без специалиста здесь не разобраться. Сейчас в деревнях простого электрика найти, не просто.
За 90е лихие годы, в школах ликвидировали технические кружки, а физика стала не модной. Народ не хочет включать "думалку", максимум собрать готовый блок.

[николай56]

Обороты регулируются от 50 до максимума с поддержанием мощности. Двигатель не остановить.

Может я чего не понимаю. Или все-таки оборотов? Они в асинхронных двигателях зависят от частоты переменного входящего тока. Попробуйте поставьте в цепь питания двигателя амперметр и увидите, что при торможении вала двигателя ток растет. Мощность тоже.

Так же испытал контроллер на коллекторном двигателе от стиральной машины

ЭЭЭ... так туда совсем другой контроллер нужен. Здесь нужна регулировка напряжения а не частоты тока. Ранее описывалось. Естественно обойдется это куда дешевле. Все никак не дождусь комплектующих для реализации замыслов. Мне то надо это "приладить" к микроконтроллеру (ардуино) чтобы реально работать, а не стоять рядом и регулировать что-то.

Народ не хочет включать "думалку", максимум собрать готовый блок.

А как приятно добиться САМОМУ.

[Kozin]

Может я чего не понимаю. Или все-таки оборотов?

Именно стабилизация оборотов с сохранением мощности на валу двигателя.

ЭЭЭ... так туда совсем другой контроллер нужен. Здесь нужна регулировка напряжения а не частоты тока.

Также прекрасно работает и на коллекторных двигателях.

В US-52 фазовая стабилизация а не частотная. Есть варианты с цифровой и стрелочной индикацией.

[николай56]

с сохранением мощности на валу двигателя.

Смысл то понятен, но выражение не верно. Кто-то применил в обиходе и пошло как под копирку. Кстати, а зачем для медогонки стабилизировать обороты? Технологический процесс предполагает сначала медленно, потом быстрее и еще быстрее. В голову пришло устройство гриндера, там стабилизация оборотов самое то, На тракторах топливная аппаратура так организована. Да те же часы. Да и много чего, но на медогонке спорно это. Специально посмотрел про мощность. За 8 класс и все там с формулами, кому надо почитает.

В US-52 фазовая стабилизация а не частотная.

Тогда не для асинхронного двигателя. По правилам для асинхронного двигателя не трансформаторы, ни резисторы ни регулировка фазы не применяется. Все зависит от частоты в сети.

[Kozin]

Тогда не для асинхронного двигателя.

Как-то сделали и всё работает, частотомером не смотрел, но схема простая. ОУ, несколько транзисторов, симистор и фазосдвигающий конденсатор. При 100 об/мин двигатель 120 Вт не мог остановить, давил на вал сильно.

Кстати, а зачем для медогонки стабилизировать обороты?

Схема с тахогенератором, хочешь или нет стабилизация обеспечена. Разгон всё равно будет плавный, но регулировать обороты в процессе откачки придётся. Естественно для полной автоматизации нужен микроконтроллер.

[николай56]

Как-то сделали и всё работает,

Бывает. Но куда чаще вот вроде все должно, но увы.

[Сосновец]

За 90е лихие годы, в школах ликвидировали технические кружки,

могу лишь дополнить что и в 2000 закрыли много школ сельских, на очереди школы районов- народ и там стремительно убывает- сьезжает умирает.

[пионер-пенсионер]

Схема с тахогенератором, хочешь или нет стабилизация обеспечена.

где в деревне взять тахогенератор , да еще с регулированием ?в городе то он стоит дороже медогонки.

это как в той поговорке:
- "За морем телушка полушка - да рубль перевоз!"

асинхронный двигатель из советских запасов стоит в разы дешевле, простой, надежный и неубиваемый продукт совпрома , чем такой тахогенератор.
Хотя идея, конечно, очень хорошая - но не для колхоза!
я пробовал найти за приемлемую цену в результате пришел к выводу, дешевле оказалось купить б\у движок от современной стиралки и регулятор оборотов для дрели за 140(240?) рублей.

Сообщение отредактировал пионер-пенсионер - 24.4.2019, 6:00
